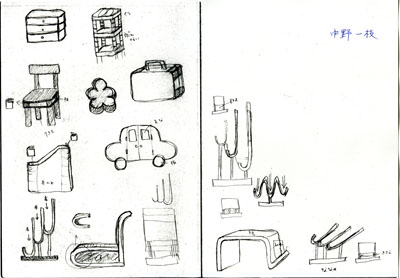

中野さんのアイデアスケッチです。上の２枚目の左下に決定案の基本形があります。

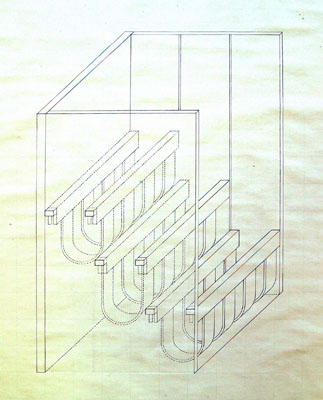

アイデアスケッチから描き起こした中野さんの作品の斜投影製図です。あえて手書きに挑戦しました。

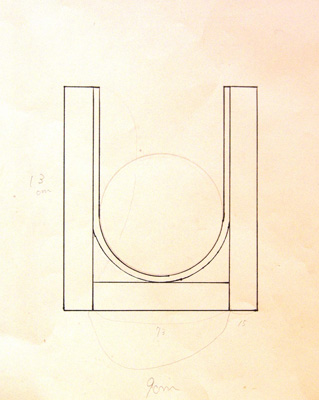

また、以下はこの作品のための曲げ材を作るのに必要な固定用ジグ。
＜これを基に作ったジグの現物はこちらをクリック＞

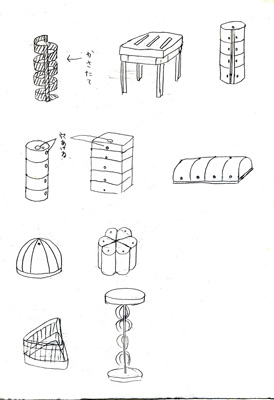

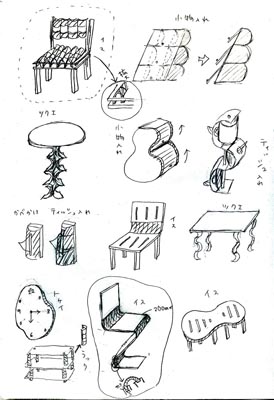

一方、以下は中根さんのアイデアスケッチです。
上の２枚の右側、中央下部に決定案の基本形があります。

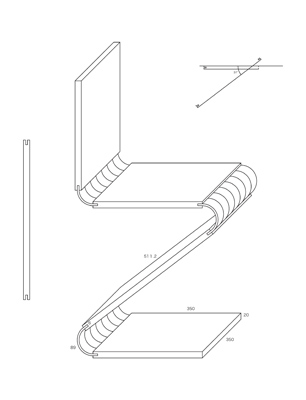

上の斜投影製図はイラストレーターというソフトで描き直したもの。

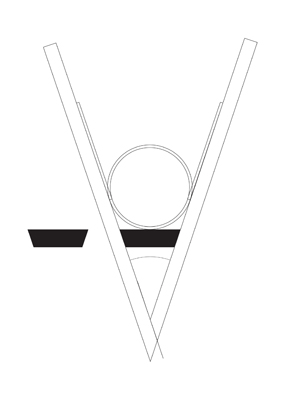

以下は、この椅子のカーブを構成する曲げ材を制作するためのジグの製作用図面。
＜これを基に作ったジグの現物はこちらをクリック＞
