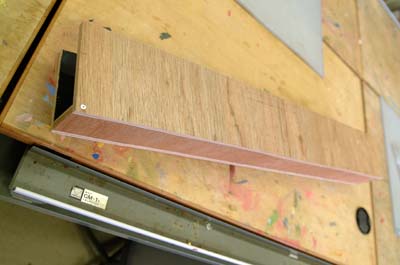

マガジンラックを作った中野さんの固定用ジグです。

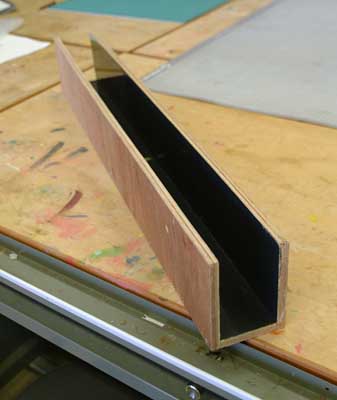

Uの字型の曲げ材を作るためのものです。

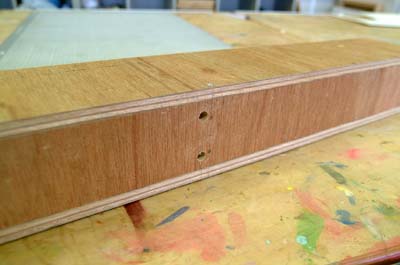

中央下部には２つ穴をあけておきます。

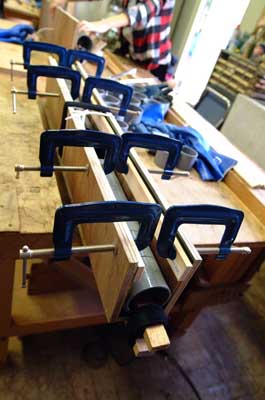

加湿熱処理した曲げ材を押し込み、下の画像のようにパイプと角材で固定しますが、

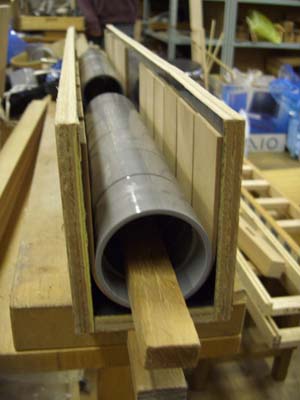

両側から角材をベルトで締め付けると、角材の中央が浮き上がってしまいます。
そこで、ジグの中央下部にあけた穴から紐を通し、角材の中央部を締め付けます。
