PCによる化学計測デモ実験

Demonstration of data acquisition system using PC.

各データはこちらの表よりダウンロードできます。ダウンロードの仕方はここを参照。

• .datファイルは10秒おきの試料の温度を熱電対の起電力の値として格納している。

• .datファイルは3つのカラムからなり各カラムの内容は次のとおり。

• 第1カラムはデータを取り込んだ時刻を時:分:秒の形式で記録

• 第2カラムはデータを取り込んだ時刻の開始時刻からの経過時間を秒単位で記録

• 第3カラムは氷温をゼロ接点とする熱電対の熱起電力をＶ(ボルト)単位で記録(このカラムは浮動小数点表示,すなわち1.23E-04 = 1.23 x 10^-4 V = 0.123 mVであることに注意)

• .feaファイルは対応する.datファイルの内容について書かれている。

• 氷点を参照温度とする銅-コンスタンタン熱電対の起電力の温度依存性の表はこちら

• Files with extention .dat contains the reading of EMF recorded at every 10 seconds.
• Files of .dat have the following structure.
  • 1^st column : Time in the format of hh:mm:ss.
  • 2^nd column : Past time since the start time in the unit of second.
  • 3^rd column : EMF value of Cu-Con thermocouple in unit of V. (Note that this column is written in "floating point expression"; e.g.1.23E-04 = 1.23 x 10^-4 V = 0.123 mV)
• Files of .fea describes features of corresponding .dat files.
• The graphs for each .dat files are plotted is also downloadable for convenience.  You can use this for your analyses.

  　

  Sample Name	mW / g	mAA / g	.dat file	.fea file	EMF vs. t graph
  					Entire graph	Finer graph

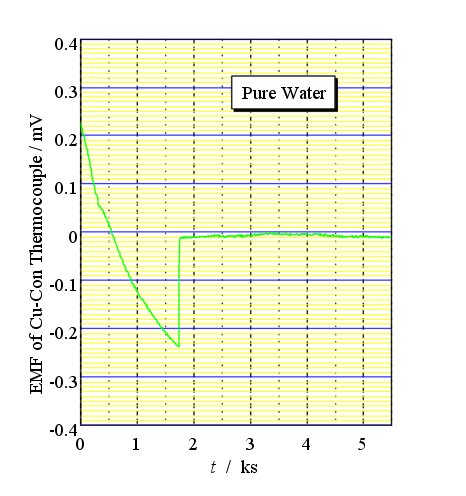

  Pure Water			sample01.dat	sample01.fea	sample01.jpg	sample01_f.jpg

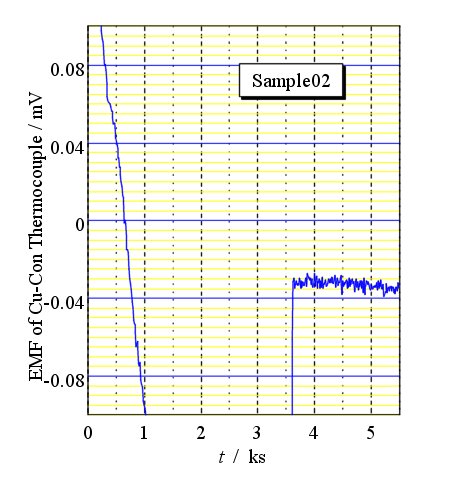

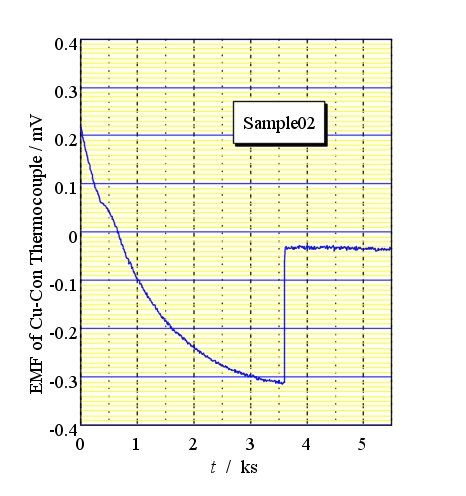

  Sample02	10.30	0.1100	sample02.dat	sample02.fea	sample02.jpg	sample02_f.jpg

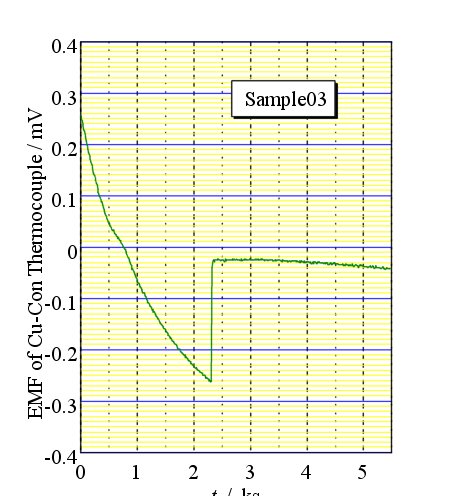

  Sample03	10.06	0.1877	sample03.dat	sample03.fea	sample03.jpg	sample03_f.jpg

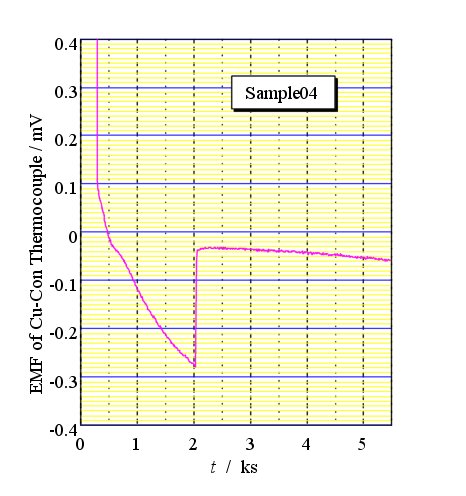

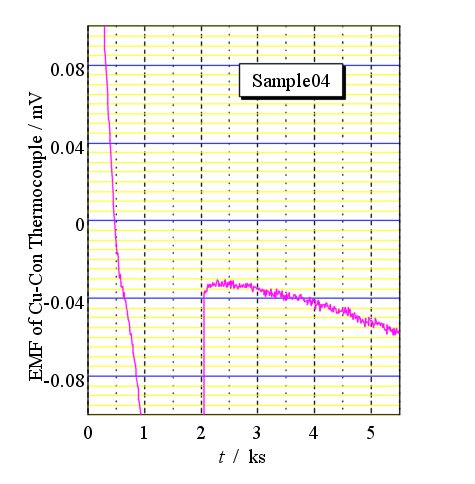

  Sample04	10.00	0.2450	sample04.dat	sample04.fea	sample04.jpg	sample04_f.jpg

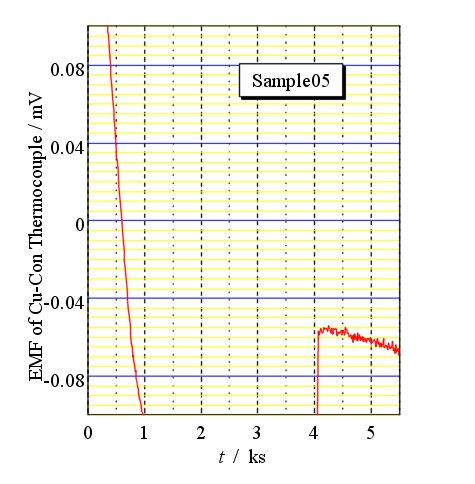

  Sample05	10.06	0.3615	sample05.dat	sample05.fea	sample05.jpg	sample05_f.jpg

  m_W: mass of water; m_AA: mass of acetic acid.

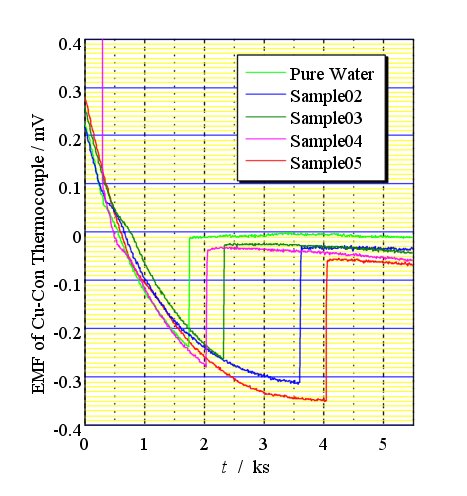

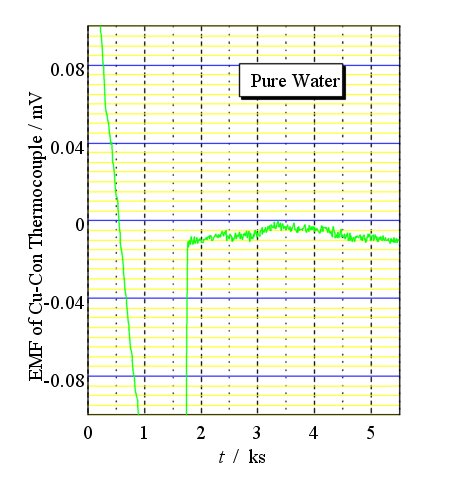

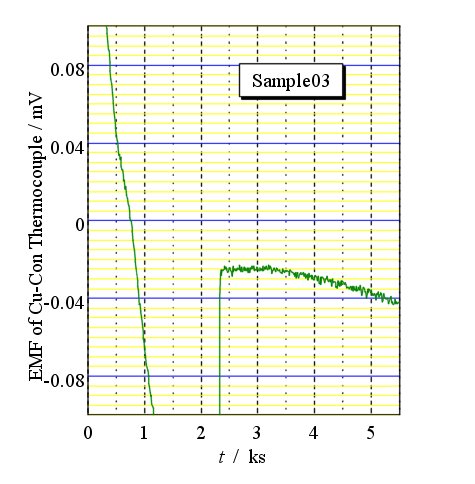

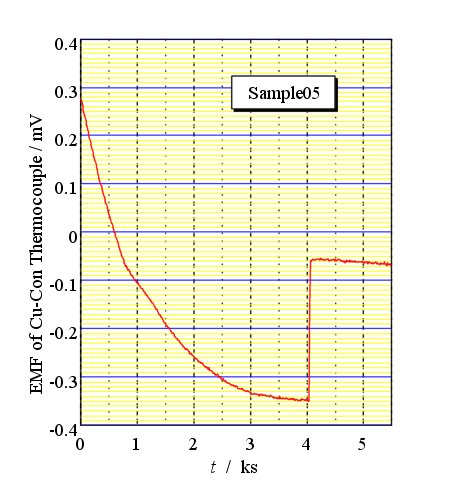

  Fig. 1.  Time dependence of temperature for pure and acetic acid doped water.
